1. TECHNISCHE BESCHREIBUNG

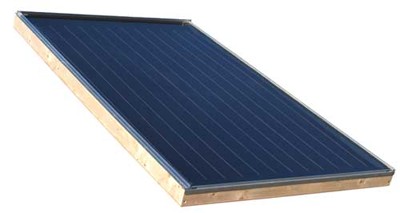

Die Serie IDMK ist für die Integration in die Dachlandschaft konstruiert worden. Der Vollflächenabsorber liegt in einem Holzrahmen, gebettet auf einer 50mm starken Mineralwollplatte. Die Ausführungen von Basis- u. Erweiterungsmodulen (Übereinandmontage) schaffen perfekte Einbaumöglichkeiten.
2. TECHNISCHE BESCHREIBUNG der KOMPONENTEN
2.1 Kollektorgehäuse - Holzrahmen
| Material: | wooden frame with aluminium profiles |
| Thickness: | top 30 mm; side 25 mm |
| Rear Panel: | Plywood board (4 mm) |
Die stabile Rückwand wird mit dem Holzrahmen verleimt bzw. verklammert.
2.2 Absorber
Profilierter Vollflächenabsorber, Sammelleitungen und Registerrohre (Harfenregister) sind hartverlötet und mittels Ultraschallverfahren mit dem Absorberblech verschweißt.
| Header tubes: | 22x0,8 mm |
| Manifolds: | 8x0,5 mm |
| Copper sheet: | High selective vacuum coated 0,2 mm |
| Connections: | Flat-sealing DM 22-1" screw couplings |
2.3 Abdeckung
Gehärtetes, eisenarmes Sicherheitsglas (ESG) 4 mm
| Transmission: | > 90,8% +/- 2% |
| Glass dimensions: |
997 x 1200 |
| Weight: | 11,7 kg |
| Covering strip: | powder coated |
2.4 Wärmedämmung
50mm starke Mineralwollplatte mit schwarzem Glasvlies (ausgasungsfrei).
| Thermal conductivity: | 0,045 W/mK |
| Density: | 50 - 80 kg/m³ |
2.5 Sonstiges
Gummiprofile: UV- und Säurenbeständig (EPDM-schwarz).
Typenschild: UV-beständiger, witterungsfester Silberpolyester-Aufkleber.
Verpackung: Kollektoren werden stehend zu einem Paket verschraubt (Verpackungseinheit 9 Kollektoren). Die Verpackungseinheit wird auf Holztransportfüssen gelagert und mittels Stahlbändern verzurrt.
3. TECHNISCHE ECKDATEN -IDMK 1,25m2
| Gross area [m²] | 1,25 |
| Net area [m²] | 1,08 |
| Aperture area [m²] | 1,10 |
| Dimensions [mm]: | |
| Length | 1019 |
| Width | 1227 |
| Height | 105 |
| Weight [kg]: | 27 |
| Content [l]: | 1,2 |
| Coating: |
High selective absorber sheet coating |
| Absorption | 95,0 % +/- 2% |
| Emission | 5,0 % +/- 2,0 % |
|
|
|
| Stagnation temperature: | 180o C plus temperature ambient |
| Max. operating pressure: | 10 bar |
| Design approval No.: | TÜV 02 - 328 - 083 |
| Heat transfer medium: | Propylene glycol-water mixture |
